[技巧]如何讓Google Earth貼大圖放大不模糊!(補充-影像重疊基本技巧)

[技巧]如何讓Google Earth貼大圖放大不模糊!(補充-影像重疊基本技巧)

首先得要查看顯卡的處理能力(點:說明→關於 Google Earth 地球)



例如我的ge是br>


代表可貼材質至4096*4096再大就模糊了!



更新驅動程式也有幫助的



以下引用地圖王在此篇A HREF="http://bbs.godeyes.cn/Announce/Announce.asp?BoardID=100&ID=61615" TARGET=_blank>透明交通地圖Overlay製作教程的部分說明內容br>
關於image overlay的注意事項:



1、GE的Image Overlay主要通過顯卡的3D貼圖實現

2、覆蓋的圖片像素大小受系統顯卡硬件以及顯卡驅動限制

3、可以在GE的說明對話框察看顯卡的最大貼圖限制

4、有些顯卡是4096*4096,有些是2048*2048,老顯卡可能只能支持1024*1024,如果要製作Overlay發佈,最好採用1024*1024以下的分塊。某些老顯卡的驅動會誤報這個值,不能完全相信,1024*1024以下比較安全。

5、如果貼圖大於顯卡的最大貼圖限制,GE會自動縮小畫面,將會大大降低貼圖畫面的精度,所以如果要貼超大圖,最好對圖像進行切割後貼圖



Overlay圖片大小與內存使用情況分析

512*512    2753K

600*600    10984K

1000*1000  10988K

1024*1024  10976K

1100*1100  43888K

可以看出,每像素大概使用10個字節的內存,如果切割大圖像,那麼每個圖快最好是2的倍數(比如512*512),否則會浪費很多內存。比如 1100*1100,雖然只比1024*1024大一點點,但是內存使用卻是4倍,因為GE內部使用的是2048*2048的貼圖塊。




也就是說超過限制 圖片一定要分割成小圖才會清楚



圖片的分割可以在PS的ImageReady進行分割 設定好保存我們要的格式就可以了



然後使用上面連結裡的這個製作工具作拼合(使用說明)



當然圖片連結也可以是URL





另外一種方法是(說明與下載)Superoverlay(*1)(*2)



這工具就不用自己分割圖片



只要將要貼的大圖輸入座標即可



自動分割非常方便!



完成後點到哪裡 圖片顯示到哪裡



分層分區載入與GE基本的顯示相同



另有許多強大功能!各位研究研究!



********補充********



影像重疊老是貼不準嗎!?以下幾點影像重疊一定要會的基本技巧



影像重疊需求



重疊影像的來源可以是電腦、網路或網站。圖片格式必須為:

JPG

BMP

GIF

TIFF

TGA

PNG

您可以修改使用 PNG 和 GIF 格式的影像重疊,使不需要的區域 (例如圖片邊界) 透明化,以便透視下層的圖像。

您可以利用地形地圖、氣象衛星圖或其他地理圖片資料做為影像重疊。如需影像重疊的創意與範例,請參閱「Google 地球社群」的公佈欄(bbs.keyhole.com)。

重疊影像本身必須利用簡易的圓柱投影標示北方 (朝上)。簡易的圓柱投影 (或 Plate Carrée) 是一種簡單的地圖投影,其中經線和緯線均為等距的平行直線,兩兩成直角相交 (此格式也稱為 Lat/Lon WGS84 投影)。由於可在重疊影像上進行某種程度的修改,因此對小區域來說,常見的 UTM 地圖就相當好用了。不過,如需涵蓋大區域的精確重疊影像,就必須具備簡易的圓柱投影。



附註
- 影像重疊功能佔用相當大的記憶體。因此,圖片若大於 2000x2000 像素,可能會導致「Google 地球」和電腦正在執行的其他應用效能降低 (若要判斷圖片的像素大小,請在 Windows Explorer 視窗中顯示圖片檔案,在檔案上按一下滑鼠右鍵 (在 Mac 系統中,則按一下 CTRL),並自快顯功能表選取「內容」)。如果匯入大型圖片時發生問題,您可以使用 Adobe Photoshop 等影像編輯軟體縮小圖片。







在檢視器中定位圖像

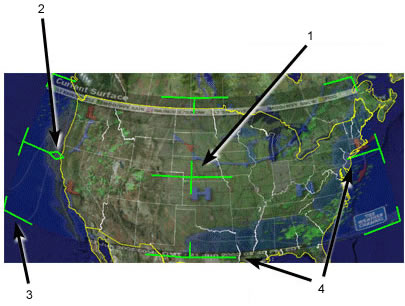

將重疊影像插入檢視器中後,您就可以利用綠色標誌,透過許多方式延展和移動圖片,以獲得最精確的定位。重疊影像中會有可供您放大圖片的角落標誌和邊緣標誌、可定位圖片的十字型標誌,以及可用來旋轉圖片的三角形標誌


        選取其中一個標誌後,游標會從張開的手掌變成手指指標或箭頭,可指出您所選取的錨點。下列圖例詳細說明錨點。



  • 使用十字標誌滑動地球上的整個重疊影像,並自中心定位此重疊影像 (提示:請先執行此動作)。
  • 使用三角標誌旋轉圖片,將它放在更好的位置。
  • 使用任何一個角落十字標誌伸展或傾斜選定的角落。如果您在選取此標誌時按下 Shift 鍵,則會從中心開始調整圖片大小
  • 使用四個邊框錨點中任何一個,自選取的一邊延展或縮小圖片。如果在執行此動作時按下 Shift 鍵,則會從中心開始調整圖片大小。

    提示
    - 先嘗試將圖片中心定位為參照點,然後再使用 Shift 鍵搭配其中一個錨點調整圖片大小,找出最佳的定位。


  • *以上圖片內容來源與學習更多技巧A HREF="http://earth.google.com/intl/zh-TW/userguide/v4/ug_imageoverlays.html#requirements" TARGET=_blank>使用影像重疊與 3D 模型 -「Google 地球」使用者指南

    TOP



    re:我将它改名为:GE叠加图片指南。收录...

    我将它改名为:GE叠加图片指南。

    收录在GE使用技巧汇总链接:http://bbs.godeyes.cn/Announce/Announce.asp?BoardID=100&ID=202125

    TOP



    re:[QUOTE][b]下面引用由[u]pf...

    下面引用由pfp333发表的内容:



    我将它改名为:GE叠加图片指南。

    收录在GE使用技巧汇总链接:http://bbs.godeyes.cn/Announce/Announce.asp?BoardID=100&ID=202125


    "GE叠加图片指南"喔!!



    看來我得再補充些內容才行!

    TOP



    re:補了幾點官方指南!![em13]

    補了幾點官方指南!!

    TOP



    re:如此好的技术帖竟然没人顶```不行`!我...

    如此好的技术帖竟然没人顶```不行`!我忍不住了`允许我陆小凤一会!

    TOP



    re:学习

    学习

    TOP



    re:学习一下...

    学习一下...

    TOP



    re:探探

    探探

    TOP



    re:学习学习,我是新手!

      学习学习,我是新手!

    TOP



    re:太牛了,对偶帮助非常大。感谢楼主。[em...

    太牛了,对偶帮助非常大。感谢楼主。

    TOP



    re:感谢,感谢再感谢。

    感谢,感谢再感谢。

    TOP



    re:还没有解决用PS编辑,把电子地图背景颜色...

    还没有解决用PS编辑,把电子地图背景颜色透明化处理的问题,老是失败,导入GE以后,地图区域基本上一片白色,连路线,文字也没有。不知道什么原因。

    TOP



    re:长知识了

    长知识了

    TOP



    re:看不太懂。。。

    看不太懂。。。

    TOP



    re:学习中。。。

    学习中。。。

    TOP
